ما هي أهم أعطال التيار المستمر التي تتعرض لها مكونات أنظمة الطاقة الشمسية ؟

Image Source: Harsh Shukla

الأعطال التي تتعرض لها مكونات الطاقة الشمسية تكون بشكل رئيسي متعلقة في  الخلايا و الانفيرتر وتسمى أيضا مكونات التوازن الكهربائي (BOS) للنظام ، وكلما كانت المكونات أعلى في  السلسلة الكهروضوئية  كانت احتمالية الخطأ فيها أكبر .تبين الصورة رقم (1) مثال للأشعة تحت الحمراء حيث تبين فيها عطل في  في علبة  تجميع السلسلة في احدى المواقع هذا يؤدي بدوره للتأثير بشكل سلبي على انتاجية الخلايا  .

 Image Source: Heliolytics

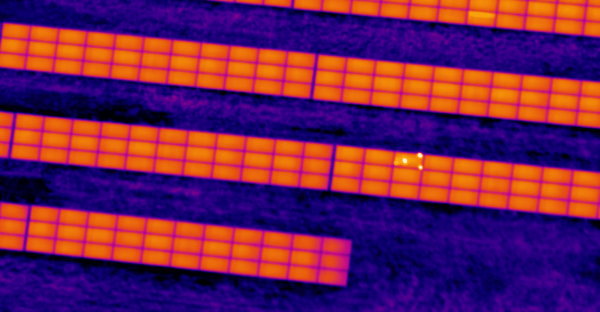

الصورة رقم (1): مثال للأشعة تحت الحمراء حيث تبين فيها عطل في  في علبة  تجميع السلسلة الكهروضوئية ” النقاط الصفراء ”   في احدى المواقع  المنصوبة على الأرض.

بناءا على عملية المسح التي قامت بها شركة هيلولايتكس ل 1.6 ميجاواط من أصل 5 ميجاواط تبين أن هناك الكثير من الأعطال التي تواجه أنظمة الطاقة الشمسية في جهة التيار المستمر تصل  نسبة الأعطال  ما بين 40 % إلى 80 % من خلال المسح بالأشعة تحت الحمراء .نبين الصورة رقم (2) ملخص أنواع الأعطال المعرضة لها محطات الطاقة الكهروضوئية حسب حجمها وقدرتها  في أمريكا الشمالية متراوحة نسبتهم ما بين 40 % للمحطات الصغيرة إلى 80% من المحطات الكبيرة التي تصل الى 10 ميجاواط .

 Image Source: Heliolytics

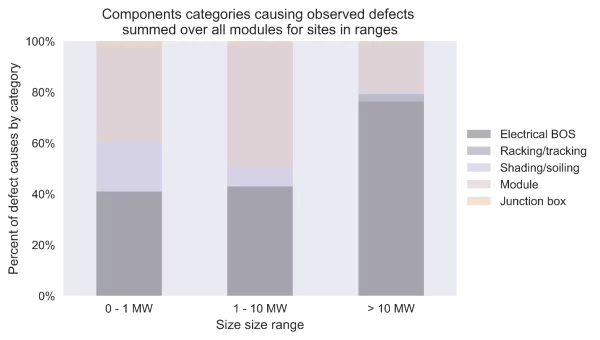

 الصورة رقم (2) ملخص أنواع الأعطال المعرضة لها محطات الطاقة الكهروضوئية حسب حجمها وقدرتها  في أمريكا الشمالية.

حيث أن هذه الأعطال تتمركز ما بين الخلايا والتجميعات والتوصيلات والانفيرتر هناك أسباب جذرية لهذه الأعطال منها  المتعلقة في:

1.سلسلة الخلايا الشمسية

  • الألواح المشروخة  كما تبين الصورة رقم (3)
  • خلل داخلي في اللوح الشمسي
  • تدمير في التوصيلات الداخلية
  • خلل في أنظمة الحماية ” فيوزات”
  • خلل في قواطع الحماية
  • الصواعق

2.علبة التجميع

  • غرق العلبة في الماء
  • تعرضها للقوارض
  • أعطال في الأجزاء الداخلية

 3.العاكس

  • اعطال متعلقه في التأريض
  • اعطال متعلقه في مشاكل الشبكة الكهربائية
  • تسلل الآفات والقوارض
  • اعطال متعلقه في المحولات في الجهد المتوسط

 Image Source: Strata Solar

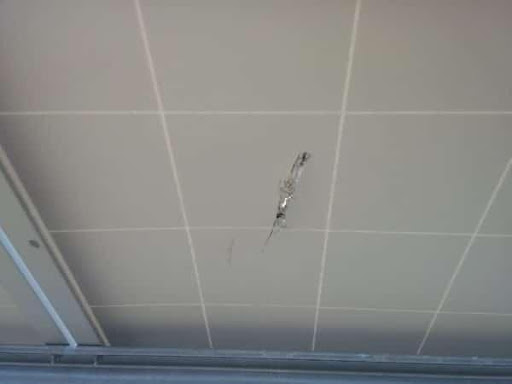

 الصورة رقم (3) : أحدى الأمثلة حول شروخ وكسر  أسفل اللوح الكهروضوئي  أدى الى انصهار  وتفجير فيوز السلسلة.

لا يهم مصدر هذه الأعطال بقدر أهمية المتابعة والمراقبة والصيانة  المستمرة لتجنب استمرارها و آثارها، فهي المفتاح لتقليل الطاقة الضائعة لجزئية التيار المستمر ، أن مراقبة الأداء المستمر والمسح الضوئي عبر الأشعة تحت الحمراء يمكن أن تصدر  العديد من الإنذارات للعديد من الاعطال واصلاحها فورا قبل أن تتسبب في تعطيل النظام وفقدان الطاقة.

الباحثة ساره يوسف

عضو وكاتبة في منصة الأكاديمية العربية للطاقة المتجددة باحثة في مجال الطاقة المتجددة وعضو هئية تدريس في جامعة بيرزيت- فلسطين
